Introducción

Los biocombustibles representan en la actualidad una alternativa energética amigable con el ambiente, dada su naturaleza renovable, reduciendo así la degradación ambiental (Gerpen y Shresta, 2005). Entre estas alternativas energéticas se encuentra el biodiesel, el cual es un biocombustible sintético en estado líquido obtenido a partir de lípidos naturales, como aceites vegetales o grasas naturales, a través de procesos industriales de esterificación y transesterificación y ha sido utilizado como sustituto parcial o total del diésel obtenido del petróleo (Fukuda y Kondo 2001).

Objetivos

El objetivo del presente trabajo fue evaluar técnica y económicamente la producción de biodiesel a partir de aceites vegetales de Jatropha curcas o de higuerilla. Se considera que la oferta y demanda de combustibles en México abre la posibilidad de que los aceites obtenidos de las citadas especies puedan ser utilizadas como una fuente energética, técnica y económicamente atractiva. En 2010, la producción de aceite vegetal en México fue de 9.38×10⁶ kg provenientes principalmente de soya (39%), colza (57%), cártamo (2.5%), ajonjolí (1%) y girasol (0.5%); sin embargo, los aceites antes mencionados no tienen disponibilidad para la producción de biodiesel, excepto en casos de producción excesiva de ellos y baja demanda para uso alimenticio (ANAIME 2013).

Materiales y Métodos

Los procesos estudiados fueron simulados para ambas materias primas considerando un proceso continuo, en un medio catalítico básico para la reacción de transesterificación (utilizando hidróxido de potasio como catalizador) y para una capacidad de producción de 4605 l/h, tomando este dato como promedio de producción anual de varias plantas ya establecidas en Europa (EBB 2011). El proceso es dividido en varias etapas que incluyen la extracción mecánica de aceite, transesterificación, purificación de la fase ligera y purificación de la fase pesada. Las reacciones se llevaron a cabo con diferentes concentraciones molares de metanol/aceite (8/1 para la Jatropha y 29/1 para la higuerilla), así como una relación de NaOH al 1% (p/p).  Este catalizador fue elegido debido a su alto rendimiento, tiempo corto de reacción y baja temperatura para ambas materias primas (aceite de Jatropha y aceite de higuerilla) como ha sido demostrado por Meneghetti y col. (2006a) y Bechmans y col. (2008).

La factibilidad de instalación del proceso fue evaluada mediante el balance energético del reporte de servicios de Super Pro Designer® obtenido de cada simulación después de realizar los pertinentes análisis de varianzas, donde se aseguró que la cantidad de energía producida excediera el flujo de energía consumida. El método propuesto por Guthrie (1969) y retomado por Jiménez (2003), fue utilizado para determinar las variables económicas específicas tales como tasa de retorno (ROI), costo unitario de producto (PUC) y tiempo de recuperación de capital (PT). Dichas variables permiten un acercamiento a la inversión inicial del proceso de producción de biodiesel para cada una de las materias primas consideras en este estudio y se definen como:

Para obtener el balance energético, una vez simulados los casos de estudio, los rendimientos energéticos y su relación con la energía consumida durante la transformación de estas semillas fueron analizados tomando en cuenta la capacidad de combustión del biodiesel (38,900 KJ/Kg), el cual es un promedio entre los límites superior e inferior reportados en la literatura para diferentes materias primas (Meneghetti et al 2006b) y el biodiesel producido, que es una función de las materias primas. Estos valores fueron comparados con la finalidad de evitar relaciones de energía producida contra consumida menores a 1.

Resultados y Discusión

Una vez realizadas las simulaciones, los reportes energéticos de Super Pro Designer 7.5 ® mostraron un notable cambio en las relaciones de energía producida contra energía consumida al pasar de una materia prima a otra, mientras que la diferencia entre procesos al trabajar con diferentes destinos para el catalizador (con y sin recirculación) fue menor. El comparativo de las cuatro alternativas de producción puede verse en la Fig. 1.

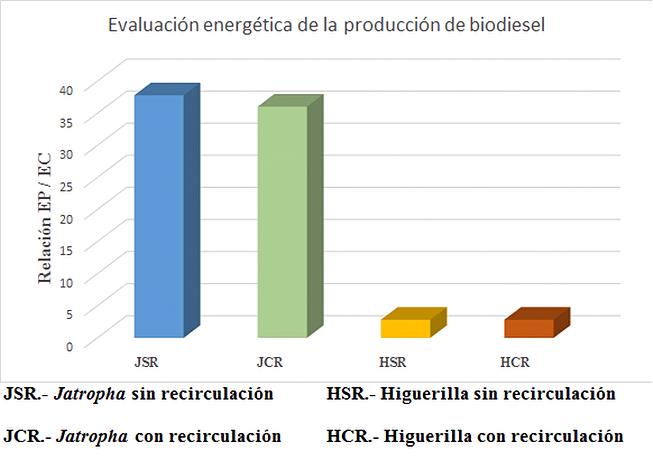

Figura 1. Balance energético de los procesos de producción de biodiesel a partir de aceite de Jatropha curcas y aceite de higuerilla. El eje de las ordenadas indica la relación de energía producida (EP)/energía consumida (EC). En el eje de las abscisas están los tratamientos con y sin recirculación del catalizador (NaOH).

Como se puede observar, existe una diferencia significativa entre los procesos utilizando las materias primas analizadas. Esta diferencia puede explicarse con el análisis de las operaciones unitarias propuestas y las relaciones de metanol utilizadas en la reacción, dado que el mayor consumo energético del proceso lo tienen las operaciones de destilación para separación del metanol no reaccionante. En el caso de la higuerilla, la relación molar de metanol/aceite usada es aproximadamente 3 veces mayor que la utilizada con la Jatropha, por lo que la cantidad de energía requerida para su separación incrementa las relaciones mostradas en la Fig. 1. Dicha relación molar de alcohol puede disminuir dependiendo de las propiedades fisicoquímicas del aceite examinado (Frolich y Rice 2005).

Por su parte, los resultados del estudio económico, obtenidos a partir del reporte económico de Super Pro Designer 7.5®, incluyen la comparación de la tasa de retorno, tiempo de recuperación de capital y costo unitario de producto (Fig. 2). Los resultados indican un claro decremento en las variables económicas al cambiar la materia prima, que se alimenta al proceso. Dicha baja puede ser atribuida principalmente a la cantidad de alcohol utilizada para ambas materias primas, el precio de cada una de ellas y el volumen de los equipos necesario para la purificación de las fases que salen del reactor. A pesar de estas diferencias, dicho proceso sigue siendo económicamente más viable que el estudiado para otras materias primas (Apostolakou et al 2009).

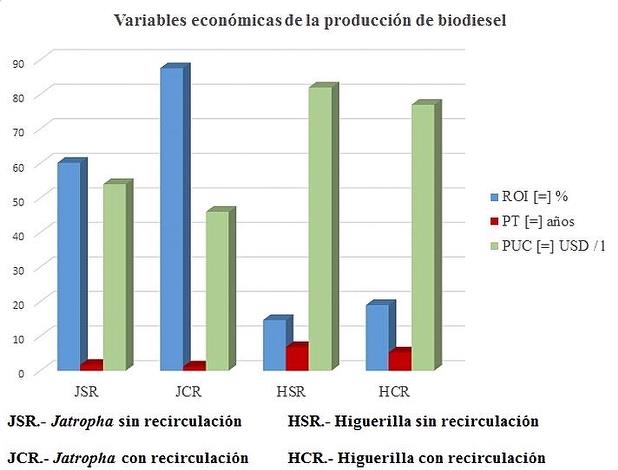

Figura 2. Análisis económico de la producción de biodiesel obtenido a través de la simulación de los procesos a partir de semillas de Jatropha curcas y aceite de higuerilla. ROI= (%). SP = (centavos de dólar/1). PT = (años). JCR y JSR proceso de aceite de Jatropha curcas con recirculación de catalizador y sin recirculación de catalizador, respectivamente. HCR y HSR proceso de aceite de higuerilla con recirculación de catalizador y sin recirculación de catalizador, respectivamente.

El impacto del escalamiento del flujo de semilla alimentado al proceso en las variables económicas principales es mostrado en la Fig. 3. Con la finalidad de reducir los costos de producción de biodiesel, una primera etapa de pretratamiento (refinación de aceite) puede ser realizada con catálisis heterogénea (Xiaolin et al 2003), aunque Zhang y col. (2006) sostienen que este pretratamiento representa un incremento en los costos de producción.

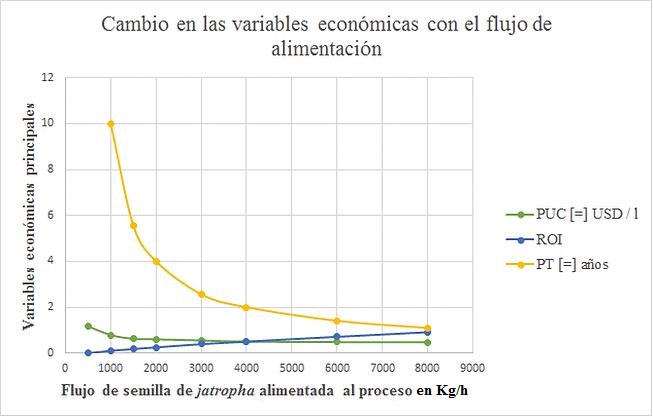

Figura 3. Flujo de alimentación de materia prima en Kg/h, en el proceso de producción de biodiesel a partir de semillas de Jatropha curcas y su relación con las variables económicas. ROI= (%). SP = (centavos de dólar/1). PT = (años).

Conclusiones

En conclusión, es posible producir biodiesel a través de la transesterificación de aceites de Jatropha curcas e higuerilla y que dichos procesos son energética y económicamente favorables. El uso de Super Pro Designer 7.5® permitió un análisis integral del proceso de producción de biodiesel considerando factores contables e impuestos, mano de obra, servicios y costos de instalación y mantenimiento de los equipos. Estas simulaciones muestran también que la instalación de un sistema de producción de biodiesel en los estados más áridos de México utilizando Jatropha curcas como materia prima es económicamente viable para capacidades de alimentación a partir de 2 toneladas de semilla por hora y que los costos obtenidos pueden equipararse al costo actual de diésel.
